Doepfer A-137-1 Wave Multiplier I

El A-137 es un multiplicador de onda (Wave Multiplier) controlado por voltaje. La idea básica de un multiplicador de onda es multiplicar la forma de onda (waveform) de una señal entrante (por ejemplo, triangular/diente de sierra/senoidal de un VCO) dentro de un periodo de la forma de onda. Esto añade armónicos (harmonics) adicionales a la señal entrante. El periodo y, en consecuencia, el tono de las señales se mantiene inalterado (a diferencia de la multiplicación de frecuencia, por ejemplo, con el módulo PLL A-196).

El A-137 funciona como una especie de "filtro pasa bajo inverso" (inverse low pass filter), es decir, añade una gran cantidad de armónicos a una señal que no contiene ninguno o solo unos pocos armónicos (por ejemplo, forma de onda senoidal o triangular). En contraste, un filtro pasa bajo (low pass filter) elimina armónicos de una señal que contiene muchos armónicos (por ejemplo, forma de onda de diente de sierra o rectangular). En consecuencia, los mejores resultados se obtienen en combinación con señales de entrada pobres en armónicos (por ejemplo, senoidal o triangular). El A-137 también se puede usar con señales ricas en armónicos (por ejemplo, diente de sierra), pero el efecto no es tan notable como para las ondas triangulares o senoidales. Para las señales rectangulares, los efectos obtenidos son nulos o muy leves.

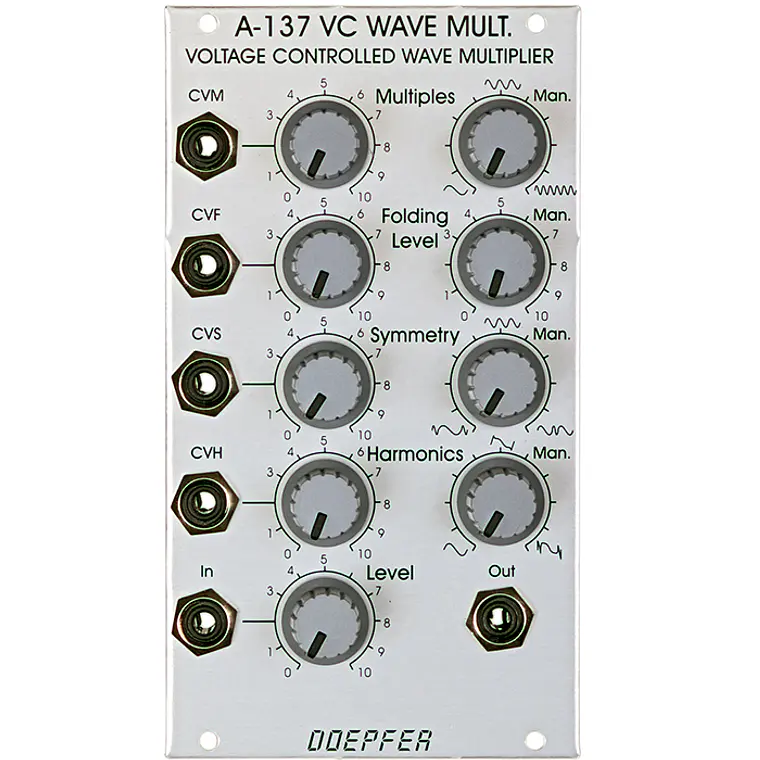

El A-137 es un multiplicador de onda muy sofisticado que ofrece muchas más funciones, más controles y más manipulaciones de forma de onda (waveform manipulations) que otros multiplicadores de onda disponibles hasta ahora. Además, todos los parámetros se ajustan manualmente y se controlan mediante voltajes externos. * El parámetro *Multiples* (manual y CV externo) define el número de multiplicaciones de onda básicas dentro de un periodo. * Con los parámetros *Folding Level* y *Symmetry* (ambos manuales y CV externo) se controlan los niveles de recorte (clipping levels) superior e inferior de las unidades de plegado de onda (wave folder units). * El parámetro *Harmonics* (manual y CV externo) agrega algo de contenido armónico al agudizar los bordes de la forma de onda (waveform edges) y añadir picos de sobreimpulso (overshoot peaks). Funciona un poco como el control de resonancia de un VCF.El módulo está completamente acoplado a corriente continua (fully DC coupled), lo que significa que incluso las señales de control se pueden procesar con los módulos.
