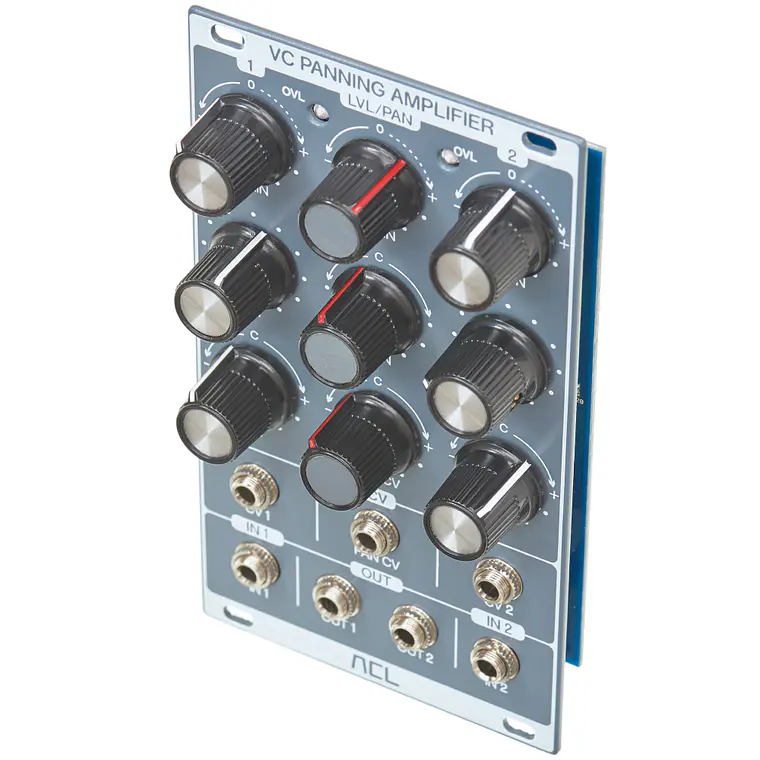

ACL VC Panning Amplifier

El ACL VC Panning Amplifier está especialmente diseñado para procesar señales de audio, posicionándolas dinámicamente en un campo estéreo (stereo field). En caso de que se procesen señales mono, pero se necesite baja distorsión, bajo paso de CV (CV feed-trough), bajo ruido de atenuación y amplificación controladas por voltaje (voltage controlled attenuation and amplifcation), la unidad también puede funcionar como dos VCAs (Voltage Controlled Amplifiers) independientes.

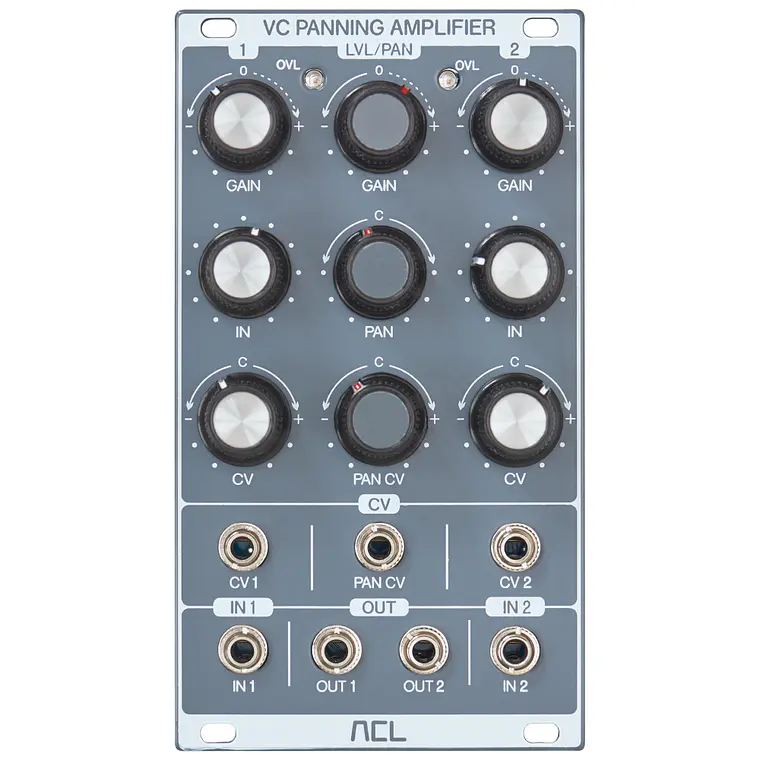

El módulo tiene dos VCAs de respuesta exponencial (exponential response) con ganancias controladas manual y por voltaje, atenuadores de nivel de entrada e indicadores de sobrecarga (overload indicators). Cuando no hay ningún jack conectado a las entradas IN 2 y CV 2, estas se normalizan (normalized) a las entradas IN 1 y CV 1 respectivamente. Algunas de las posibles configuraciones con esta disposición permiten que la ganancia de ambos canales se controle junto con un CV, mientras se procesan diferentes señales de audio, o que ambos canales se operen individualmente, si es necesario.

El balance de ganancia entre ambos VCAs y, por lo tanto, la posición panorámica (panorama position) de una señal estéreo se pueden controlar manual y por voltaje. La ganancia común de los dos canales también se puede ajustar manualmente con un solo potenciómetro (pot).
