Doepfer A-192-2 Dual CV/Gate to Midi/USB Interface

El módulo A-192-2 contiene dos interfaces independientes CV/Gate-to-Midi/USB (interfaz CV/Gate a Midi/USB).

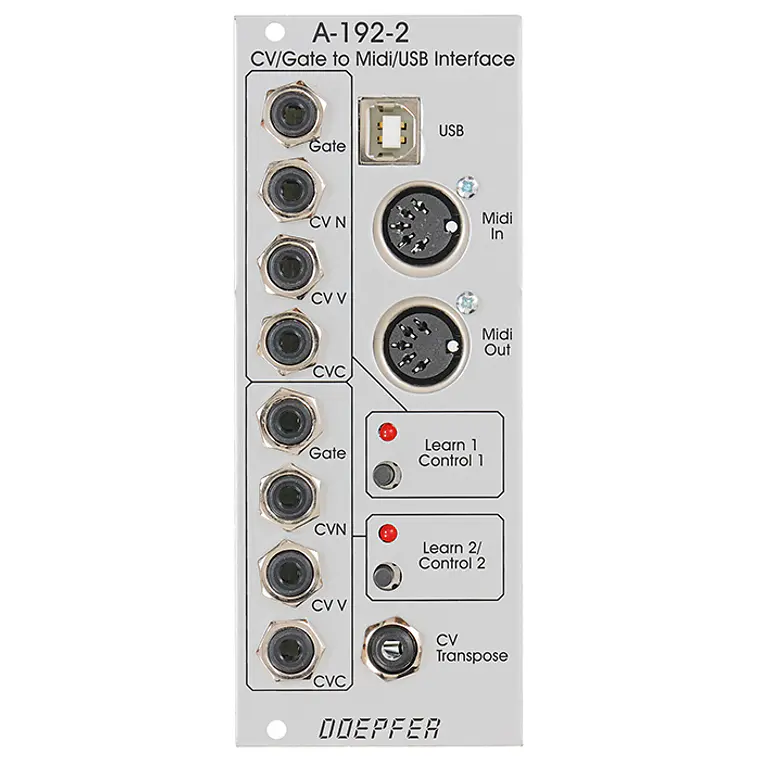

Para cada una de las dos subunidades, están disponibles las siguientes entradas:

• Gate Input (entrada Gate) (mín. +5V)
• CVN Input (entrada CVN) (define el número de nota Midi), estándar de 1V/octava, rango 0...+10V (es decir, 10 octavas)
• CVV Input (entrada CVV) (define el valor de velocidad - velocity - asignado al mensaje de nota Midi), se puede usar alternativamente para volumen Midi (CC#7), rango 0...+5V
• CVC Input (entrada CVC) (libremente asignable a cualquier número de cambio de control - control change number - Midi), rango 0...+5V

Para ambas subunidades, está disponible una entrada común CV Transpose (transposición CV) (1V/octava, rango 0...+10V). El voltaje aplicado a esta entrada se suma internamente a CVN antes de que se genere el número de nota Midi. Se puede utilizar, por ejemplo, para transponer dos secuencias simultáneamente mediante un solo voltaje.

Cada vez que se reconoce el flanco ascendente (rising edge) de la entrada Gate, se genera un mensaje Midi note on (nota activada Midi). El número de nota corresponde a la suma de los voltajes aplicados a la entrada CVN y a la entrada común CV Transpose.

En el modo Velocity (velocidad), el voltaje aplicado a la entrada CVV se utiliza para definir los datos de velocidad del mensaje Midi note on (en el modo Volume - volumen - se utiliza un valor de velocidad fijo de 100). Tan pronto como se reconoce el flanco descendente (falling edge) de la entrada Gate, se genera el correspondiente mensaje Midi note off (nota desactivada Midi) (es decir, con el mismo número de nota que el mensaje Midi note on precedente). Los voltajes en las entradas CVN y CV Transpose durante el flanco descendente del Gate no tienen ningún efecto sobre el número de nota del mensaje note off. En cualquier caso, se toma el número de nota del mensaje note on anterior. De lo contrario, ¡ocurrirían notas Midi "colgantes" (hanging Midi notes)!

El voltaje CVC se convierte permanentemente en el correspondiente mensaje de cambio de control Midi, al igual que el voltaje CVV, siempre que se elija el modo Volume. La diferencia entre el modo Velocity y el modo Volume es la función del voltaje aplicado a CVV. En el modo Velocity, el voltaje CVV se utiliza para definir el valor de velocidad del correspondiente mensaje Midi note on y se mide solo durante el flanco ascendente de la entrada Gate. En el modo Volume, el voltaje CVV se convierte permanentemente en mensajes Midi Volume (cambio de control Midi #7).
