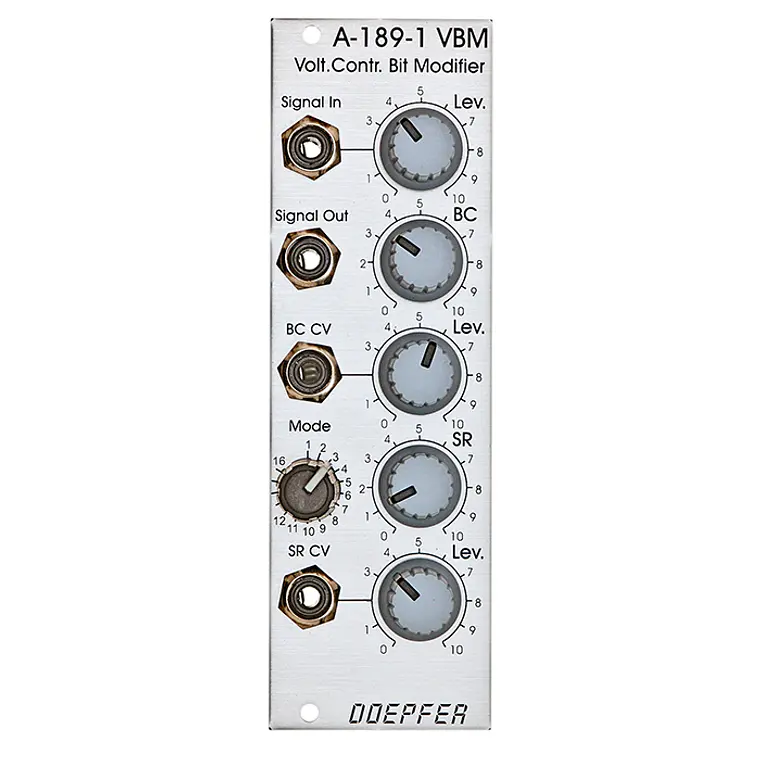

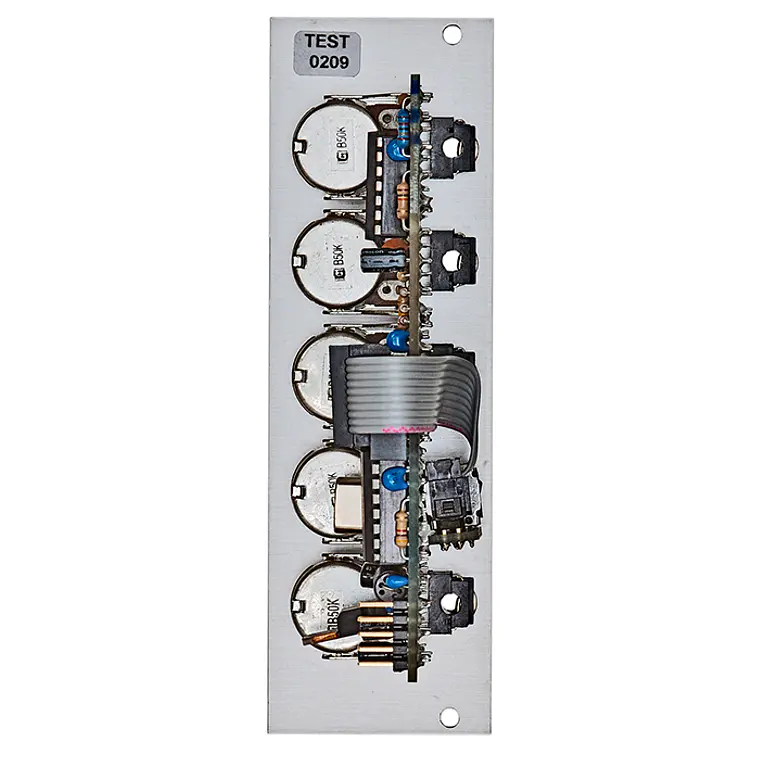

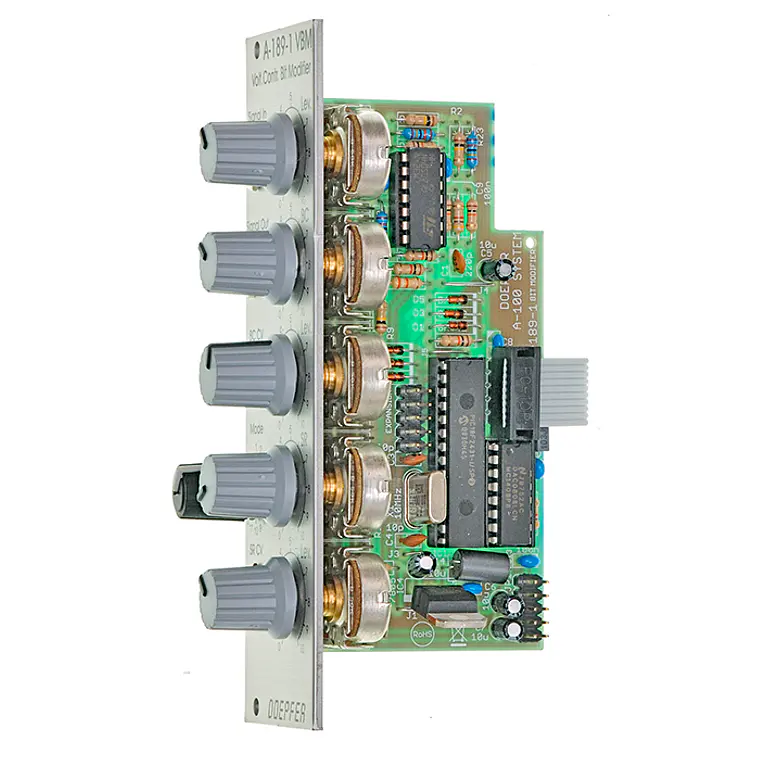

Doepfer A-189-1 Voltage Controlled Bit Modifier / Bit Cruncher

El módulo A-189-1 es un modificador de bits controlado por voltaje (voltage controlled bit modifier). Ofrece varias funciones algorítmicas controladas por voltaje, como bit crunching controlado por voltaje, bit shifting (con/sin arrastre o carry over), intercambio de bits (bit exchange), rectificación, valor absoluto (absolute value) y operaciones de cálculo como suma, resta, multiplicación o división.

El módulo tiene dos unidades de control, ambas con control manual y entrada CV (Control Voltage) con atenuador:

• Una para la función algorítmica según el modo seleccionado (p. ej., número de bits desplazados): BC y BC CV.
• Una para la tasa de muestreo (sampling rate): SR y SR CV.

La entrada de señal está equipada con un atenuador. Como el módulo tiene acoplamiento de corriente continua (DC coupled), incluso los voltajes de control pueden ser procesados. El modo (p. ej., bit crunching, bit shifting, bit exchange) se selecciona mediante un interruptor giratorio de 16 posiciones:

• Bit crushing: BC controla el número de bits (reducción de bits).
• AND: Señal AND BC.
• OR: Señal OR BC.
• XOR: Señal XOR BC.
• Desplazamiento de bits a la derecha (bit shift right): BC controla el número de desplazamientos de bits.
• Desplazamiento de bits a la izquierda (bit shift left): BC controla el número de desplazamientos de bits.
• Multiplicación: Señal x BC.
• Comparar y complementar (compare and complement): si la señal > BC, la salida es el complemento de bit (bit complement) de la señal de entrada, de lo contrario, no se modifica.
• Comparar y absoluto (compare and absolute): si la señal > BC, la salida es el valor absoluto (absolute value) de la señal de entrada, de lo contrario, no se modifica.
• Suma (addition): salida = señal + BC (con desbordamiento/recorte o overflow/clipping).
• Suma con intercambio de BC (addition with BC swap): igual que 10, pero con intercambio de nibble de BC (nibble = medio byte, es decir, cuatro bits).
• Retardo corto 1 con normalización dinámica (short delay 1 with dynamic normalization): BC controla la duración de la memoria de retardo.
• Retardo corto 2: igual que 12, pero con diferente longitud/retroalimentación (length/feedback).
• Retardo corto 3: igual que 12, pero con diferente longitud/retroalimentación.
• Retardo corto 4: igual que 12, pero con diferente longitud/retroalimentación.
• Filtro FIR de cuatro etapas (four stages FIR filter): BC controla el coeficiente del filtro.
