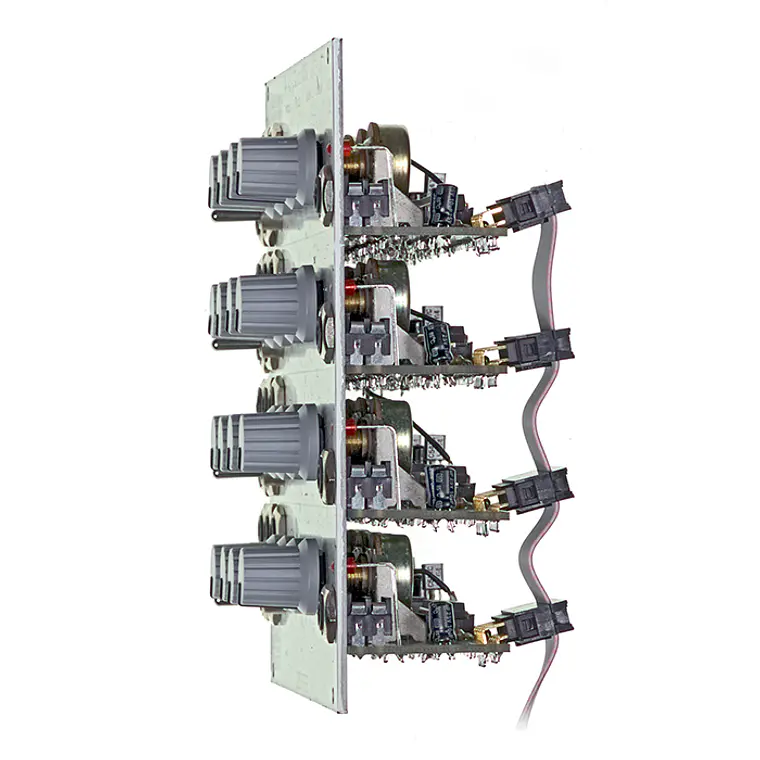

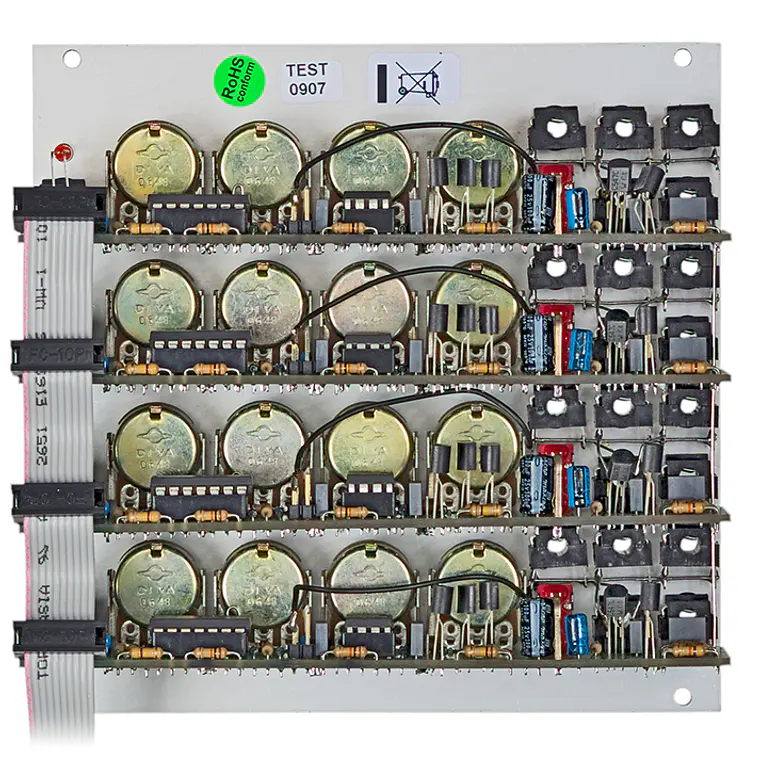

Doepfer A-143-2 Quad ADSR

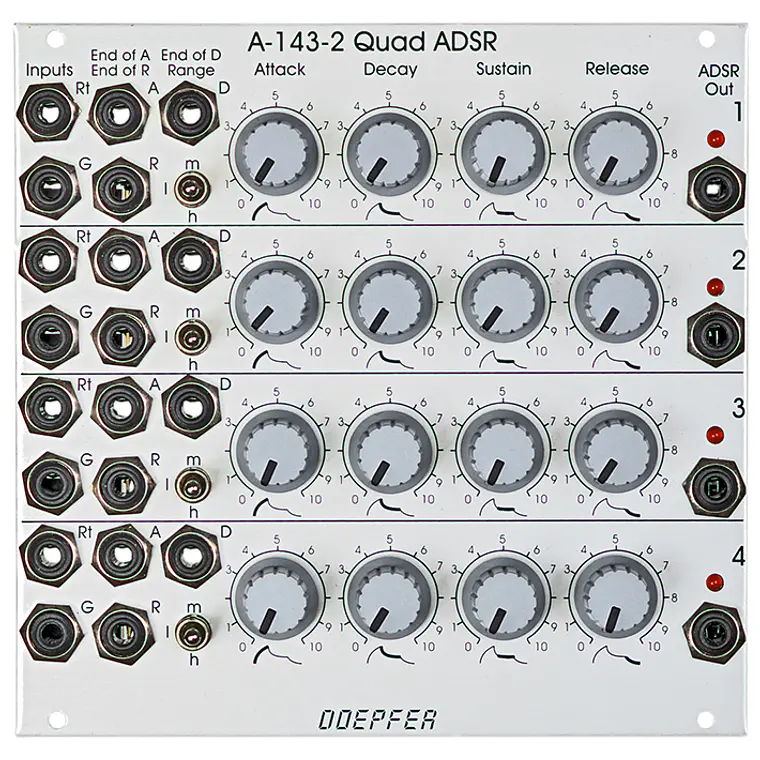

El módulo A-143-2 es un generador de envolvente (envelope generator) tipo ADSR de cuatro vías. El módulo contiene 4 generadores de envolvente tipo ADSR independientes. Cada submódulo dispone de los controles Attack, Decay, Sustain y Release. El interruptor Range de tres posiciones permite seleccionar el rango de tiempo deseado (low - high - medium). Los rangos de tiempo de la envolvente ajustable van desde varios minutos hasta algunos milisegundos.

Además de esto, cada submódulo está equipado con tres salidas digitales (high/low): "End of Attack (EOA)", "End of Decay (EOD)" y "End of Release (EOR)". Tan pronto como el criterio es válido (por ejemplo, estado de "end of decay"), la salida digital correspondiente cambia a "high". Estas salidas se pueden utilizar, por ejemplo, para encadenar (daisy-chain) varios submódulos ADSR. Para esto, la salida digital en cuestión (EOA, EOD o EOR) debe conectarse a la entrada Gate del siguiente ADSR. Incluso son posibles las envolventes de funcionamiento automático (pseudo LFOs) o las llamadas "envolventes en cuadratura" con modulaciones cíclicas de varios ADSRs en forma de anillo y encadenados.

Para obtener un pseudo LFO, simplemente la salida EOD o EOR tiene que conectarse a la entrada Gate del mismo ADSR. Además de la obligatoria entrada Gate (G) para los generadores de envolvente, cada submódulo dispone de una entrada Retrigger (Rt). El retrigger cambia la dirección a "upward" si la envolvente ya ha alcanzado el estado de decay mientras ocurre el pulso de retrigger. Si la envolvente todavía está en la fase de attack, la entrada de retrigger no tiene significado. ¡Este es un comportamiento diferente al de los A-140 y A-141!

Las entradas Gate de las unidades 2, 3 y 4 están normalizadas a la entrada Gate de la unidad 1, es decir, la entrada Gate 1 está conectada a los contactos de conmutación de las tomas de entrada Gate 2, 3 y 4. Por lo tanto, una señal Gate aplicada a la entrada Gate 1 puede usarse para disparar (trigger) los cuatro submódulos simultáneamente. Las salidas de envolvente se muestran con LEDs. El voltaje máximo de la envolvente (punto de inversión Attack/Decay) es de aproximadamente +8V.
